تعریف قفسه بندی و انواع آن

تعریف قفسه بندی و انواع آن


صنعت قفسه بندی از گذشته تا به امروز کاربرد بالا و نقش بسزایی در ساماندهی و نظم دهی و چیدمان و نگهداری اقلام داشته است و در همه ابعاد زندگی شخصی، کاری، اجتماعی،...نیاز به این صنعت وجود دارد.

سابقه صنعت قفسه بندی در ایران  70 سال قدمت دارد و برای صرفه جویی در فضای موجود و رفع نیازهای انبارداری با الگو برداری از شرکت های اروپایی نقش بسزایی ایفا می کند. با پیشرفت سریع تکنولوژی و حجم بالای عرضه و تقاضا در صنایع و سازمان‌ها نیاز شدید به صرفه جویی در فضای موجود و تسریع در نقل ‌وانتقال کالا و محصول احساس می شود

سیستم‌های قفسه‌بندی انبار بسته به فضا و نیاز کاربران آن دارای قابلیت اجرا به‌صورت یکپارچه، ترکیبی و یا مکانیزه می‌باشند.

:در این مقاله ما قصد معرفی سیستم‌های قفسه‌بندی ثابت و کاربردهای آن در صنایع و مکان های مختلف می‌پردازیم:

انواع قفسه بندی:

قفسه بندی مشبک:

قفسه‌بندی مشبک (پیچ و مهره ای) را می‌توان جز متداول‌ترین و پرمصرف‌ترین انواع قفسه‌بندی نام برد که جهت نگهداری اقلام سبک و کم‌حجم استفاده می شود و به‌صورت دستی قابل بارگذاری می باشند. این سازه از نبشی‌های سوراخ‌دار، پانل‌ها یا کفه‌ها و پیچ و مهره تشکیل‌شده است و مونتاژ بسیار آسان و سریعی دارد. این نوع قفسه ها در رنگ‌های استاندارد طوسی، آبی، سفید ارائه می‌گردد.

کاربرد:

جهت نگهداری و انبارش ملزومات، ابزارآلات، قطعات یدکی و سایر اقلام در انبارها، انباری‌های منازل، فروشگاه‌ها و مغازه‌ها، سالن‌ها و مجموعه‌های اداری و بایگانی مورداستفاده قرار می‌گیرد.

نصب این سازه به‌سادگی و با کمترین ابزار و در سریع‌ترین زمان امکان‌پذیر است و نیاز به تخصص خاصی در زمینهٔ آشنایی با نصب قفسه‌بندی ندارد.

ویژگی‌ها:

- در اندازه‌ها و رنگ‌های مختلف و متنوع

- قابلیت دسترسی آسان به اقلام باوجود طبقه‌های متعدد

- امکان نصب پلکان، نرده، راهرو و بالابر

- نصب سریع و آسان

- قابلیت کاهش یا افزایش ارتفاع و تعداد طبقات

- قابل‌استفاده جهت ساخت دیواره‌های کاذب، سقف سبک، بالکن و میز کار

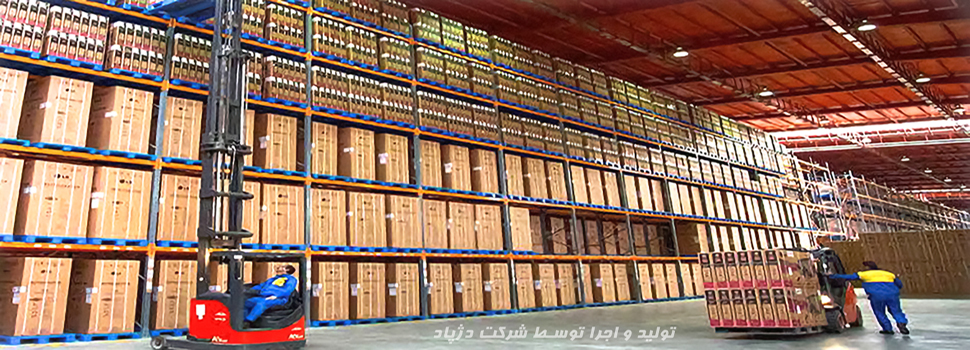

قفسه بندی پالت راک :

قفسه بندی پالت راک برای محصولات و کالاهای سنگین و دارای حجم استفاده می‌ شود که محصولات و کالاها روی پالت‌های مسطح و یا پالت‌های دیواره دار به‌صورت یکپارچه قرار می‌گیرند و بارگذاری آن ها توسط لیفتراک انجام می‌شود. اجزای این سیستم شامل قاب و اجزای آن (در ابعاد مختلف)، بازو (در ابعاد و تحمل‌های مختلف)، رابط‌های بین قاب، قفل بازو، زیر پالتی، پالت پروفیلی، محافظ ستون، بازوی تقویت، زیر جعبه‌ای، محافظ قاب و ... می‌باشد. رنگ استاندارد قاب‌ها طوسی، بازوهای و اجزای طبقات نارنجی و اتصالات گالوانیزه می‌باشند.

کاربرد:

در انبارهای مواد، کالاها، قطعات سبک و سنگین، سردخانه‌ها و سایر موارد، مورد استفاده قرار میگیرد.

ویژگی‌ها:

- قابلیت جابجایی ارتفاع طبقات

- تنوع در اندازه‌ها و تحمل‌های طبقات

- دسترسی آسان به طبقات بارگذاری

- قابلیت اتصال پیچ و مهره‌ای قفسه‌ها به یکدیگر

- طراحی و اجرا به‌صورت چندین طبقه و متناسب با ارتفاع و ابعاد فضای موجود



قفسه بندی راک کفپوشدار سنگین (بالکی راک):

برای نگهداری محصولات و کالاهای دارای حجم نیمه سنگین و سنگین از قفسه‌بندی راک کفپوشدار سنگین (بالکی راک) مورداستفاده قرار می‌گیرد. از طریق پلکان و یا بالابر حرکت بین طبقات انجام می‌شود و جابجایی بار در طبقات توسط نفر و به‌صورت دستی و یا با استفاده از تجهیزات کمکی مانند چرخ‌دستی و کانوایر صورت می‌گیرد.

کاربرد:

در انبارهای مواد، انبارهای لوازم‌یدکی، ابزارآلات و تأسیسات مورداستفاده قرار می‌گیرد. اجزای این سیستم شامل قاب و اجزای آن (در ابعاد مختلف)، بازو (در ابعاد و تحمل‌های مختلف)، رابط‌های بین قاب، قفل بازو، کف‌پوش‌های طبقات (در ابعاد و تحمل‌های مختلف) می‌باشد. رنگ استاندارد قاب‌ها طوسی، بازوهای طبقات نارنجی، کفپوش‌های طبقات طوسی یا گالوانیزه و اتصالات گالوانیزه می‌باشند.

ویژگی‌ها:

- دسترسی آسان به‌تمامی طبقات و اقلام موجود در طبقات

- سهولت در انجام بارگذاری و برداشت بار از طبقات

- امکان خرده برداری به دلیل سهولت دسترسی کلیه طبقات

- امکان اجرا در ارتفاع و به‌صورت طبقات متعدد

- امکان ایجاد و فضاسازی در حداکثر ارتفاع فضاهای موجود

- قابلیت اجرای طبقات در اندازه‌های متنوع

- پشتیبانی از تأسیسات سالن و انبار مانند سیستم‌های روشنایی و اطفاء حریق

- افزایش چشمگیر نظم و سطح ایمنی انبار و کالاهای بارگذاری شده

- قابلیت اتصال تمامی قفسه‌ها به‌صورت پیچ و مهره‌ای

- قابلیت اجرای سریع و کاهش یا افزایش ابعاد

قفسه بندی کفپوشدار سبک (لانگ اسپن) :

قفسه‌بندی کفپوشدار سبک یا (لانگ اسپن) شبیه قفسه‌بندی راک کفپوشدار سنگین است با این تفاوت که برای نگهداری بارهای حجیم و نیمه سنگین استفاده‌شده ولی تحمل بارگذاری کمتری دارد و توسط نفر جابجا می‌شوند. اجزای این سیستم شامل قاب و اجزای آن (در ابعاد مختلف)، بازو (در ابعاد و تحمل‌های مختلف)، رابط‌های بین قاب، قفل بازو، کف‌پوش‌های طبقات (در ابعاد و تحمل‌های مختلف) می‌باشد. رنگ استاندارد قاب‌ها طوسی، بازوهای طبقات نارنجی، کف‌پوش‌های طبقات طوسی یا گالوانیزه و اتصالات گالوانیزه می‌باشند.

کاربرد قفسه‌بندی کفپوشدار سبک:

در انبارهای مواد، انبارهای محصول، انبار قطعات یدکی و سردخانه‌ها کاربرد دارد.

ویژگی‌ها:

- طراحی و اجرا به‌صورت یک یا چندطبقه در ارتفاع، متناسب با ارتفاع سالن

- همراه با راهروهای ارتباطی پلکان، نرده، بالکن و بالابر

- امکان خرده برداری به دلیل سهولت در دسترسی کلیه طبقات

- امکان اجرا در ارتفاع و به‌صورت طبقات متعدد

- امکان قفسه‌بندی در حداکثر ارتفاع فضاهای موجود

- پشتیبانی از تأسیسات سالن و انبار مانند سیستم‌های روشنایی و اطفاء حریق

- افزایش چشمگیر نظم و سطح ایمنی انبار و کالاهای بارگذاری شده

- قابلیت اتصال تمامی قفسه‌ها به‌صورت پیچ و مهره‌ای

- قابلیت اجرای سریع و کاهش یا افزایش ابعاد

قفسه بندی خود راهرو (درایوین) :

قفسه‌بندی خود راهرو (درایوین) دارای تونل‌هایی است که علاوه بر محل بارگذاری بارهای پالتی، مسیر تردد لیفتراک نیز هستند و راهروهای اضافی در این سیستم حذف ‌شده است. در این سیستم آخرین بار گذاشته شده، اولین بار قابل‌برداشت است.این سیستم از نظر بازو، ریل‌ها و تعدادی از مهاربندها سایر اجزا شباهت زیادی به قفسه پالت راک دارد. اجزای این سیستم شامل قاب و اجزای آن (در ابعاد مختلف)، بازوهای شیب‌دار (در ابعاد و تحمل‌های مختلف)، بازوهای مهار سقف (در ابعاد و تحمل‌های مختلف)، مهاربندهای پشت و بین قاب، ریل‌های طبقات، استپ پالت و اتصالات است. رنگ استاندارد قاب‌ها طوسی، بازوهای شیب‌دار نارنجی، ریل‌ها نارنجی یا گالوانیزه، مهاربندها نارنجی یا طوسی و اتصالات گالوانیزه می‌باشند.

کاربرد:

در سردخانه‌ها و انبارهای مواد و انبارهای محصول بهترین کاربرد و بهره‌وری را حاصل می‌نماید.

ویژگی‌ها:

- افزایش حجم پالت گذاری در سطح و ارتفاع انبار به چند برابر، به دلیل استفاده از تونل‌های بارگذاری به‌عنوان راهرو

- بارگذاری توسط لیفتراک از انتهای تونل و بالعکس برای تخلیه بار از ابتدای تونل برداشت انجام می‌گردد

- اولین خروجی پالت آخرین ورودی است(LIFO)

قفسه بندی بازویی (کانتی لور) :

قفسه‌بندی بازویی (کانتی لور) برای نگهداری بارهای سنگین، حجیم لوله‌ای، شاخه‌ای و یا رولی و ورقی که توسط لیفتراک جابجا می‌شوند طراحی ‌شده است. قفسه بندی بازویی (کانتی لور) با حداکثر ارتفاع 12 متر و ابعاد مختلف قابلیت اجرا در انبارهای کوچک و بزرگ را داراست. اجزای این سیستم شامل پایه و ستون، بازو، مهاربندهای افقی و ضربدری، پین اتصال بازو، پین جلوگیری از ریزش بار و سایر اتصالات است. رنگ ستون‌ها و پایه ستون‌ها طوسی، بازوها نارنجی، مهاربندها طوسی و سایر اتصالات گالوانیزه می‌باشند.

کاربرد:

مناسب استفاده بارهای شاخه‌ای مثل لوله‌های فلز، پروفیل‌های سبک و سنگین، الوار، ورق‌های چوبی و نئوپان، میلگرد، جعبه‌های حجیم و سنگین و رول‌های فرش و فرشینه (موکت)

ویژگی‌ها:

- نداشتن ستون در جلوی قفسه‌ ها که حداکثر دسترسی در بارگذاری اقلام با ابعاد متنوع را فراهم می‌نماید

- قابلیت اجرا در مؤلفه‌های ارتفاع، طول بازو، دهانه‌ها و تحمل بار مختلف

- قابلیت بارگذاری توسط لیفتراک

- تنظیم ارتفاع بازوهای طبقات با فواصل 15 سانتیمتر

قفسه بندی دفتری :

سیستم قفسه بندی کتابخانه ای دیگر به نام کمد ریلی کتابخانه  قفسه بندی دفتری برای نگهداری بارهای سبک و لوازم دفتری و کتابخانه‌ای استفاده می‌گردد. بهترین کاربرد قفسه بندی دفتری در مراکز کتابخانه‌ای و بایگانی‌های دفتری و واحدهایی که نگهداری اسناد را دارند است. اجزای این سیستم شامل ستون، بست اتصال ستون‌ها، بازو، کفه یا طبقه، کفی ستون، کلیپ تکیه‌گاه کفه و درپوش پلاستیکی ستون است که معمولاً به رنگ سفید ارائه می‌گردد.

کاربرد:

- جهت استفاده در مصارف خانگی، اداری و بایگانی

- برای مصارف فروشگاهی و انبار کالاها و قطعات یدکی

ویژگی‌ها:

- تنوع در ابعاد دهانه، عمق، ارتفاع

- دسترسی آسان و سریع به اجناس و زیبایی سیستم

- قابلیت تنظیم ارتفاع طبقات به دلیل وجود شکاف‌های متوالی در طول ستون و تغییر تعداد طبقات

قفسه‌بندی فروشگاهی:

جز متداول ترین و پرمصرف ترین سیستم های قفسه بندی، قفسه بندی فروشگاهی است که مناسب برای فروشگاه های زنجیره ای , هایپرمارکتها و سوپر مارکت ها می باشد. قفسه‌بندی فروشگاهی جهت بارگذاری اقلام سبک تا نیمه سنگین مناسب است و در انواع دیواری، یک طرفه و دو طرفه خودایستا اجرا می گردد.

اجزای این سیستم شامل ستون‌های دیواری یا خود ایستا، لچکی طبقات، کفه‌ها یا طبقات، کتیبه جلو یا پاخور، پانل‌های پشت، جا کارتی و ... در ابعاد و رنگ‌های مختلف ارائه می‌گردد.

بالکن بندی با پایه راک :

جهت استفاده حداکثری از ارتفاع و با امکان ایجاد بالکن و یا نیم‌طبقه در فضاهای مختلف کاربرد دارد، اجزای بالکن بندی با پایه راک متشکل از سیستم راک و پوشش سطح بالکن از پانل پله و یا کف‌پوش مسطح است.

اجزای این سیستم شامل قاب و اجزای آن (در ابعاد مختلف)، بازو (در ابعاد و تحمل‌های مختلف)، رابط‌های بین قاب، قفل بازو، نبشی جهت راهروبندی و دسته نرده، پانل پله جهت پلکان و راهروبندی و سایر اتصالات است.

رنگ استاندارد قاب‌ها طوسی، بازوهای طبقات نارنجی، نبشی‌ها به رنگ طوسی، پانل پله‌های راهروبندی طوسی یا گالوانیزه و اتصالات گالوانیزه می‌باشند.

کاربردها:

- در فضاهای تولیدی، انبارها و نمایشگاه‌ها به‌منظور ایجاد فضای دوطبقه تولیدی مونتاژ، دفاتر کار و نگهداری مواد

ویژگی‌ها:

تمامی این سیستم اتصال پیچ و مهره‌ای است

بهینه‌سازی و صرفه‌جویی از فضای سطح زیربنا و استفاده از ارتفاع

اجرای سریع و زیبا

بی‌نیازی از عملیات ساختمانی و جوشکاری

قابلیت افزایش و یا کاهش ارتفاع سطح بالکن و راهرو

قفسه بندی نیم طبقه مزنین :

این سیستم سازه ای بسیار مستحکم است جهت صرفه جویی و استفاده مفید از ارتفاع فضا و سالن های موجود، که ساخت فضاهای طبقاتی را میسر می سازد.

کاربرد:

در سالنهای تولید، انبارها و نمایشگاهها به منظور ایجاد سالنهای دو طبقه تولیدی مونتاژ، دفاتر کار و نگهداری مواد و کالا

ویژگی ها:

اتصال پیچ و مهره ای

بهینه سازی و صرفه جویی از فضای سطح زیربنا و استفاده از ارتفاع

اجرای سریع و زیبا

بی نیازی از عملیات ساختمانی و جوشکاری

قابلیت افزایش و یا کاهش ارتفاع سطح بالکن و راهرو قابل گسترش از دو سو با ستونهای مشترک

استفاده از پیچهای مقاوم
